潔博利感應水龍頭

遙控型紅外控制模塊產品規格書

l 感應水龍頭功能描述：

潔博利第四代感應龍頭紅外控制模塊采用進口MCU單片機控制，最新的0402SMT表面貼片工藝，體積小巧，適合普通感應龍頭、水嘴感應龍頭、揮手感應與即感應型產品使用；全系列感應龍頭產品應用潔博利靈動（Liteon）感應技術，反應敏捷，無誤動作；內置微功耗節能技術，待機電流低至25uA，普通4節電池使用壽命超過18個月；采用超強抗干擾算法，通過20種光源干擾測試，17種常用家用電器干擾測試，性能卓越可靠。

感應水龍頭是通過紅外線反射原理，當人手放在水龍頭的紅外線感應區域內，紅外線發射管發出的紅外線由于人手摭擋反射到紅外線接收管，通過單片機內的微電腦處理后的信號發送給脈沖電磁閥，電磁閥接受信號后按指定的指令打開閥芯來控制水龍頭出水；當人手離開紅外線感應范圍，電磁閥沒有接受信號，電磁閥閥芯則通過內部的彈簧進行復位來控制水龍頭的關水，感應水龍頭由于是非接觸節水產品，無需人體手動控制，可有效防止細菌交叉感染，特別適合人多的公共場所，如學校、火車站、飛機場、汽車站等。

l 產品外觀效果示意圖

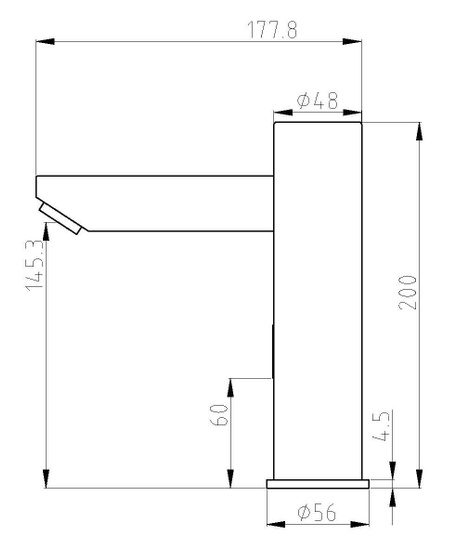

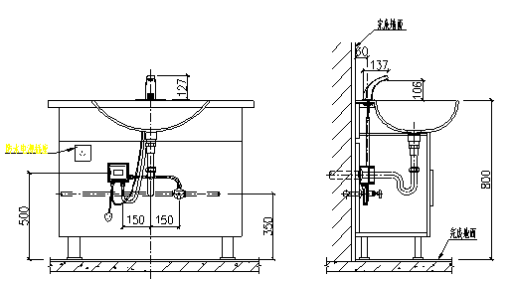

l 安裝尺寸示意圖

l 主要技術參數：

l 尺寸15（W）*24(L)*10(H)

l 工作電壓: DC 4.5～6.4V。

l 功耗: 靜態功耗≤0.15mw（≤25微安）。

l 出廠感應距離及范圍：常規出廠距離設定：感應龍頭280mm。范圍：100mm-450mm(參照物為29.7cm*29.7cm標準白板)，感應距離誤差不超過額定距離±10﹪。

l 輸出：輸出電流最大800mA，輸出電壓：4.2V～6V，輸出脈沖寬度35 ms。

l 低電壓報警：工作電壓≤4.5±0.1 ,進入低電壓報警。

l 距離穩定性: 電源電壓從6.4V降到4.5V,距離變化不超過±5﹪；溫度從-20℃升到+60℃距離變化不超過±15﹪。

l 工作壽命: 工作次數≥50萬次,

l 環境適應性

（1）工作溫度:-20℃～60℃

（2）儲存溫度： 0℃-50℃

（3）相對濕度：10％-95％

（4）大氣壓力：86KPa-106KPa

l 抗干擾性：

⑴多臺感應水龍頭整機同時通電工作，不會(huì )有誤動作。

⑵常用電器干擾沒有誤動作。

⑶白熾燈T5日光燈在1米以外斜照時控制距離變化小于±10％。

l 抗振動：振幅0.35mm，頻率10～55Hz，三個互相垂直方向，掃頻循環10次，外觀及性能符合要求

l 抗沖擊：不允許撞擊、敲打

l 安裝環境：控制器應避免強光直射及鏡面反射。

 l 功能特點與說明：

手進入感應水龍頭范圍時自動出水（響應時間256ms），指示燈閃爍一次，離開自動關水（響應時間1.2-1.8s）。防止因感應范圍內有障礙物而誤動作，連續出水超過60秒，自動斷水。

遙控調距功能：在正對感應龍頭控制器 0.3米到1米內使用，按鍵有效，感應龍頭專用遙控器指示燈亮（此時遙控器仍應正對控制器，待指示燈熄滅后方能進行第二次調整），按“1”鍵加長感應距離，按一次感應距離加長2CM-3CM，按“2”鍵縮短感應距離，按一次水龍頭感應距離縮短2CM-3CM，調整到最長或最短，指示燈以1HZ閃爍3秒。遙控器所調試的距離存儲到芯片內部，斷電后自動保存設定參數，上電無需重新調試。

1.  智能感應：采用靈動感應技術（Liteon），極速響應，手伸到感應范圍內，感應龍頭立即出水，離開后感應龍頭立即關水，開關水時間<0.5S

2.  電路超微型設計：微電腦智能控制, 智能省電，微芯片控制靜態功耗≤:25uA

3.  方便衛生：即感應即出水，手伸進，水自來，手離開，水自停,無需接觸感應水龍頭，有效避免細菌及交叉感染; 免接觸使用，防止交叉感染

4.  超時保護：當連續使用感應龍頭時間超過１分鐘，感應龍頭將自動關水，避免因異物長時間在感應范圍內造成長流水現象，浪費水資源,再感應再出水。

5.  自動調距：紅外感應控制器采用微電腦單片機控制，可根據使用環境設定最佳感應范圍.

6.  智能省電：采用潔博利靈動感應技術（Liteon），采用低功耗芯片控制，內置節電工作模式，超低能耗，更有效節電（直流型產品使用4節5號堿性電池，靜態電流≤25μA,若每天使用200次，電池使用壽命可達18個月）。

7.  弱電提示：電池電壓低于4.6V，紅色指示燈閃爍，提示更換電池

8.  電源可選：交流(使用220V交流電)、直流(使用普通5#堿性電池)、交直流兩用三種供電方式備選，交直流兩用模式可實現自動軟切換。

l 測試環境及儀器：

 l 除特殊要求外，感應龍嘔吐所有的實驗和測試環境在常規的室溫下進行，

l 感應潔具實驗和測試所需的儀器

感應潔具距離測試臺架（距離測試用）

萬用表（靜態功耗測試用）

穩壓電源（供電用、低電壓報警測試、距離穩定性測試）

電磁閥或其他負載（感應潔具的帶負載能力測試用）

白熾燈或日光燈（抗光性能測試用）

l 感應潔具產品測試驗收參考標準見下表
