潔博利感應小便器

遙控型紅外控制模塊產品規格書

l 感應感應小便器功能描述：

潔博利感應小便器第四代紅外控制模塊采用進口MCU單片機控制，最新的0402SMT表面貼片工藝，體積小巧，適合大部分小便感應潔具產品使用；全系列感應潔具產品應用潔博利靈動（Liteon）感應技術，反應敏捷，無誤動作；內置微功耗節能技術，待機電流低至25uA，普通4節電池使用壽命超過18個月；采用超強抗干擾算法，通過20種光源干擾測試，17種常用家用電器干擾測試，性能卓越可靠。

紅外感應模組在人體進入感應范圍后，紅外發射管發射信號經過人體反射后由紅外接收管接收反射信號，單片機接收反射信號后，發送開關水信號到脈沖電磁閥來自動控制沖水。只有人體在感應范圍內，小便器才會(huì )進行自動沖洗，否則不進行沖洗，沖洗程序、沖洗時間和感應距離均由單片機進行調整或通過潔博利配置的專用感應潔具遙控器進行調整，是公共場所智能化和節水的最優選擇；同時小便感應器由于是非接觸節水產品，無需人體手動控制，可有效防止細菌交叉感染，特別適合人多的公共場所，如學校、火車站、飛機場、汽車站等。

l 產品外觀效果示意圖

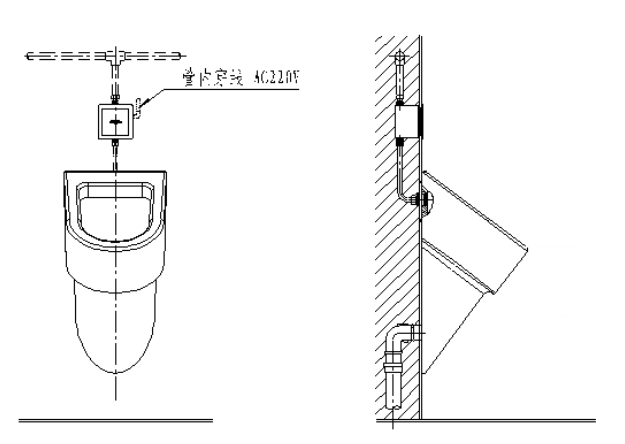

l 安裝尺寸示意圖

l 主要技術參數：

 l 工作電壓: DC 4.5～6.4V。

l 靜態功耗: ≤25uA   (≤0.15mw)。

l 出廠感應距離及范圍：常規出廠距離設定：680mm。范圍：350mm-800mm(參照物為29.7cm*29.7cm標準白板)，感應距離誤差不超過額定距離±10﹪。

l 輸出：輸出電流最大300mA，輸出電壓：4.2V～6V，輸出脈沖寬度35 ms。

l 低電壓報警：工作電壓≤4.5±0.1 ,進入低電壓報警。

l 沖水時間設定范圍:3S-23S（出廠遙控可調）

l 距離穩定性: 電源電壓從6.4V降到4.5V,距離變化不超過±5﹪；溫度從-20℃升到+60℃距離變化不超過±15﹪。

l 工作壽命: 工作次數≥100萬次,工作時間≥5年。

l 環境適應性：感應模塊采用IP65防水等級封裝，可耐受衛生間潮濕環境使用

（1）適用環境溫度： 0℃-50℃

（2）適用環境相對濕度：10％-95％

（3）大氣壓力：86KPa-106KPa

l 抗干擾性：

⑴多臺整機同時通電工作，不會(huì )有誤動作。

⑵常用電器干擾沒有誤動作。

⑶白熾燈、熒光燈1米以外斜照時控制距離變化小于±10％。

l 抗振動：振幅0.35mm，頻率10～55Hz，三個互相垂直方向，掃頻循環10次，外觀及性能符合要求

l 抗沖擊：不允許撞擊、敲打

l 感應小便器控制器應避免強光直射、避免鏡面材質正面反射

 l 功能說明：

 l 正常沖水模式：感應小便器連續感應超過2S后，感應有效，指示燈閃爍一次，進行第一次沖水2s，當人離開后沖水6S（出廠設定為6S，沖水時間可調范圍3-24s）。

l 智能沖水模式：小便感應器在人進入感應范圍達2S后，感應有效，指示燈閃爍一次，進行第一次沖洗（2秒），當人離開2S后，使用結束，進行第二次沖洗（6秒）。若一分鐘內連續使用兩次以上，則沒有第一次沖洗，只進行第二次沖洗。。

l 出廠設定為正常模式。

l 手動沖水:每按一次手動按鍵,按設定時間沖水,若在手動沖水未結束人離開,則不進行第二次沖水.

l 遙控調距功能：

在正對感應模塊控制器 0.3米到1米內使用，按鍵有效，感應潔具專用遙控器指示燈亮（此時遙控器仍應正對控制器，待指示燈熄滅后方能進行第二次調整），按“1”鍵加長感應距離，按一次感應距離加長5CM-8CM，按“2”鍵縮短感應距離，按一次水龍頭感應距離縮短5CM-8CM，調整到最長或最短，指示燈以1HZ閃爍3秒。遙控器所調試的距離存儲到芯片內部，斷電后自動保存設定參數，上電無需重新調試。

l 遙控沖水時間調節功能：

按“3”鍵加長感應小便斗第二次沖水時間。按一次感應小便斗沖水時間加長1.2S(設定范圍:3S-25S),設定有效控制器上指示燈閃爍一次,設定到最長指示燈以1HZ閃爍3秒.

按“4”鍵縮短感應小便斗第二次沖水時間，蹲便感應器沖水時間。按一次感應小便斗及感應蹲便器沖水時間縮短1.2S(設定范圍:3S-25S)，設定有效控制器上指示燈閃一次,設定到最短指示燈以1HZ閃爍3秒.

l 按“5”鍵感應小便斗及感應蹲便器在正常模式與節水模式之間切換，設定有效控制器上指示燈以1HZ閃爍3s

l 測試環境及儀器：

 l 除特殊要求外，小便感應器所有的實驗和測試環境在常規的室溫下進行，

l 感應潔具實驗和測試所需的儀器

感應潔具距離測試臺架（距離測試用）

萬用表（靜態功耗測試用）

穩壓電源（供電用、低電壓報警測試、距離穩定性測試）

電磁閥或其他負載（感應器的帶負載能力測試用）

白熾燈或日光燈（抗光性能測試用）

l 感應潔具產品測試驗收參考標準見下表
