潔博利感應大便器安裝指導

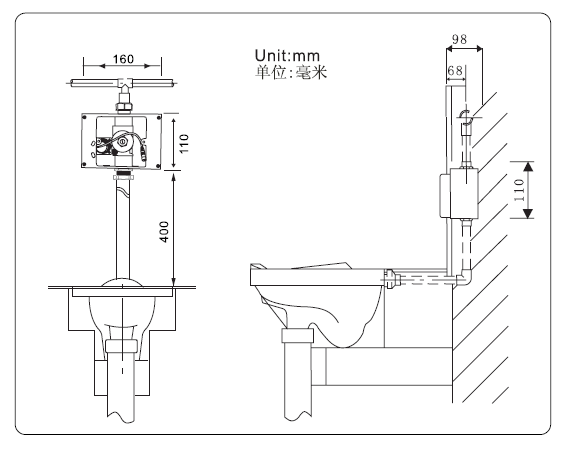

潔博利蹲便感應潔具安裝尺寸示意圖：

蹲便感應器安裝步驟

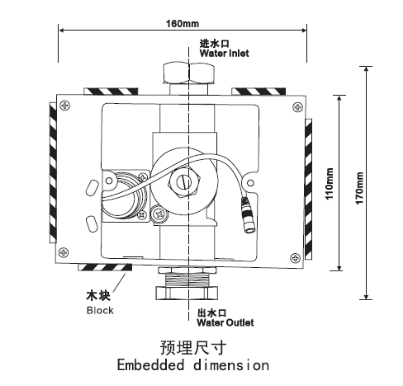

（1）選定安裝位置，鑿出蹲便感應器預埋盒槽坑

根據安裝尺寸圖選定安裝位置，鑿出槽坑，埋設供水管路，并清洗供水管路；槽深不小于105mm，尺寸參考圖1所示，圖示中虛線部分內槽坑用于安裝電源管線。

安裝前注意事項：

a.不能將感應器安裝在正對面有易反射的物體，（如鏡子、光亮不銹鋼板及其它鏡面物體等。

b.不能安裝在太陽光直射或反射進入感應窗口的地方。

c.不能安裝在靠近強裂紫外線或電磁場。

d.安裝前必須先清洗供水管路。

e.確保大便感應器主供水管大于DN32。

（2）固定預埋盒連接供水、供電管線

將感應器預埋盒放入槽坑內，用木塊（墊緊塊）將其固定平整、端正，接好供水管道；擰緊出水處螺母（出水配管的連接根據蹲便器的不同按安裝尺寸圖所示的方式連接。注意：將本產品安裝在供水管道前必須先沖洗干凈供水管。

若為蹲便感應器交流電產品，則將保護罩取下，將電源管線引入預埋盒。連接好電源適配器，然后裝回保護罩（注意電源連接線頭的絕緣安全包扎）。

注意事項：

A． 因為感應器的安裝位置對感應器的工作產生直接影響，要求放置后經測量確認感應器位置準確無誤后再固定。

B． 不要將進出水方向弄錯。

C． 不要丟失管道連接用橡膠密封圈。

D． 不要讓接插件受潮。

E． 蹲便感情已預埋盒中心要求與陶瓷蹲便器中心對齊并保證與墻面平行，否則將可能引起誤動作。當一個衛生間同時安裝三臺以上感應器時，推薦主管供水管內徑大于38mm。

F． 不可將電源適配器的直流輸出端與交流電連接。

G． 安裝時注意不要向電源適配器供電，建議交流電源線采用導體標稱截面積≥0.5mm平方。

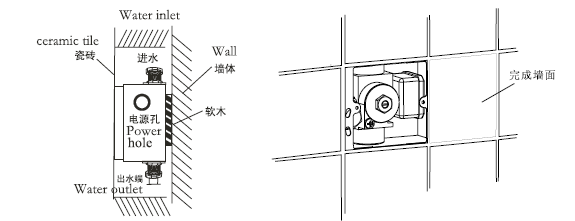

（3）試通水及墻面施工

預埋盒安裝固定完畢，接著進水試壓通水，確認各管道連接處無滲漏后，用灰漿在閥盒周?chē)障队媒軡{抹平；按照施工保護罩說明事項進行墻面的施工，注意磁磚面應與施工保護罩端面平行。

施工保護罩使用說明：

☆ 水電施工完畢后，將蹲便感應器預埋盒蓋上此罩用螺絲鎖緊；

☆ 施工水泥沙漿和瓷磚請按圖示要求：A瓷磚面不得超過感應潔具保護罩端面口部，B瓷磚與感應潔具保護罩邊緣必須緊貼，（如有警示標識按標識要求作業）

☆ 墻面裝飾完畢后，取下感應潔具保護罩裝上大便感應器面板總成，即可調試。

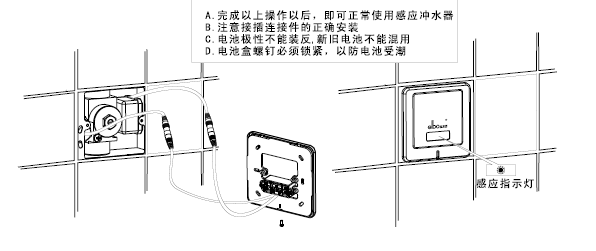

（4）感應潔具面板的安裝及連接

將蹲便感應器預埋盒施工保護罩拆下，拿出感應器面板總成，將不銹鋼感應面板底部2.5mm螺絲旋下，取出固定基座；將感應模塊電源連接與電磁閥信號連接端子，分別與大便感應器預埋盒內的電源適配器（或電池）直流輸出及電磁閥信號端子對應連；然后把固定基座用配給的安裝螺絲鎖固在蹲便感應器預埋盒上；取不銹鋼面板扣入基座，用2.5mm螺絲鎖固定位，安裝完成。

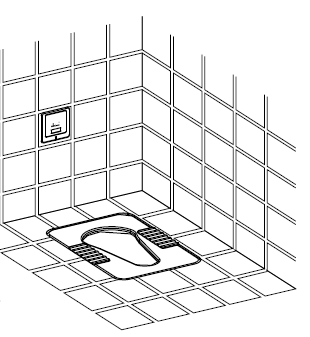

（5）蹲便感應器安裝完成圖

以上安裝指導適用于預埋尺寸為80mm*160mm的潔博利暗裝蹲便感應器！
