學校溝槽式廁所節水改造解決方案

一、 概述

水是萬物的源泉，它維系著地球上所有生命的存在和延續，維系著社會(huì )的發展和進步，其重要性和不可替代性是不言而喻的。我國的水資源短缺，由來以久。從歷史上來看，我國就一直是個旱情頻繁的國家，在2000多年的歷史文獻中，發生大的旱災就達1300次之多，而且我國水資源人均占有量為世界的四分之一，水資源分布極不平衡，水的缺口越來越大。近年來，隨著經濟社會(huì )的快速發展和城市化水平的不斷提高，城市用水量不斷增加，加之水資源短缺、污染和浪費，城市用水的供需矛盾日益突出，將嚴重影響城市經濟的可持續發展。因此節約用水已成為全民關注的一個重要話題，潔博利感應節水器系列產品順應市場節水需求而生。

自2006年起，天津、大連、哈爾濱等城市都先后出臺了節約用水管理辦法，嚴格執行計劃用水，實行超計劃用水加價制度。北京市也在部分區域開始試點，北京市高校節水辦還專門出臺了高校學生用水定額標準，針對各類學生的宿舍用水，飲食用水，洗浴用水等都規定了限額。

二、 學校節水改造的目點

作為用水大戶的各級院校和企事業單位，普遍存在著浪費水的現象，在公共浴室，在公用洗手間，在食堂的洗碗間經?？梢?jiàn)“水長流”的現象，許多人節水意識淡漠，用完水后不習慣隨手關水，因此，在單位里加強用水管理尤為重要，而改進用水設備，以硬件手段來強化節水意識是最行之有效的辦法之一。強制性提高了人們的節水意識，使人們逐步養成節水習慣，有效地達到了節水的目的。

溝槽式便池感應大便器是針對溝槽式廁所的使用特點開發、研制出的高科技節水產品，基于紅外線技術，人到開啟，無人關閉，控制準確，方便衛生；安全節能節水，設計思路簡潔，集成度高，人性化設置，性能穩定，經濟耐用，使用單位改造方便，投資小、見效快，解決了長期困擾大、中、小學校水費開支大、廁所用水效率低、衛生環境不好等諸多問題。

經過各單位實際使用檢驗，適用于溝槽廁所沖水器的平均節水率高達80％以上，溝槽式?jīng)_水器能夠在捕捉到的一個人體感應信號后立刻開始工作，延時精確，補水時間可調；根據各學校衛生間情況，節水裝置感應探頭設置了萬向調節功能，使得感應范圍準確控制在小便槽踏板或蹲便槽中心區域，感應準確不誤報；改款產品安裝高度高、抗破壞性強、安全性高；解決了一般對射式?jīng)_水器的人為破壞問題，特別適合推薦學校使用。

各種廁所沖水設備用水比較表：

三、 節水改造實施與投入分析

（一）、價格體系：

公司為響應國家號召，普及節水設備的使用，針對教育系統優惠提供，每套設備僅1200元，購買本產品立即享有潔博利為您提供的一年免費維修。

（二）、工程預算：

1、 設備投入：

根據產品的特性，一條便槽只需一套設備，每臺設備最優供應價格1200元，一層樓最多使用3套該設備（女廁便槽1個、男廁便槽1個、男廁小便槽1個）即可，單層最多投入3600元

2、 輔料投入：

根據不同衛生間布電情況，平均每臺需布線3～5米，約需材料成本30元。

3、 人工成本

裝機一臺大約費時1個小時，估計人力成本40元。

4、 合計每臺成本

設備1200元+輔料30元+裝機人工費40元＝1270元/套

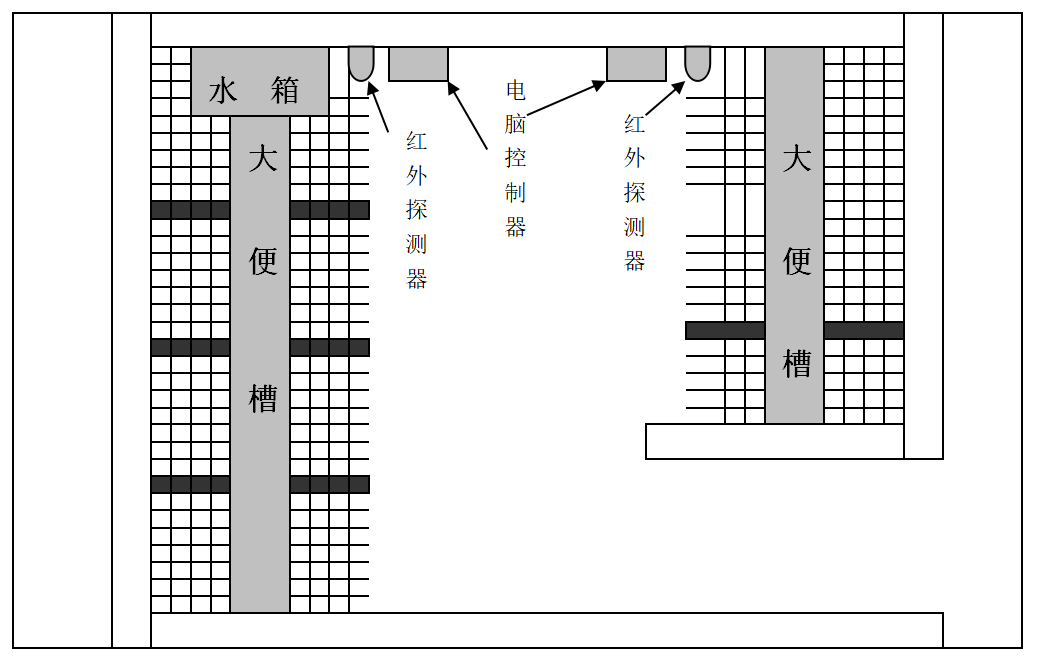

5、 溝槽式節水器安裝示意圖：

四、 智能節水控制系統功能介紹：

（一）、感應節水器工作原理：

溝槽式公廁節水裝置，是在原自動水箱的進水管上加裝一個電磁閥，在公廁大便槽入口處天花板上安裝紅外傳感器，紅外傳感器對現場進行自動探測，當有人進入公廁后，紅外傳感器將探測到的信號送到電腦控制器，電腦控制器內的微電腦在進行預定的程序處理后發出指令，控制電磁閥往自動水箱里注水進行沖洗，如果沒有人進入公廁，整個系統將“按兵不動”，始終不會(huì )沖洗。這樣就實現了“無人值守，自動管理，有人則沖，無人則?！钡男l生、節水的使用效果。

（二）感應節水器主要特點：

1、自動感應：智能管理，微電腦全自動智能控制，人多多沖，人少少沖，無人不沖。

2、數碼調整：調整程序參數只需幾秒鐘，適用各種場合。

3、高可靠性：微電腦控制技術，無需電池，任何情況下程序絕不丟失，系統按工業化標準設計，使用壽命可達八年以上。

4、適用各種惡劣環境：無論是夏季的高溫，還是零下十幾度的嚴寒，產品均能正常工作。

5、使用安全：安裝在2.4米以上高度，避免人員接觸，同時也可免遭到人為破壞。

6、安裝簡便：無墻內預埋件，安裝只需2小時。

7、投資回報率高：節水率高達60%-90%，一般1~3個月就可收回全部投資。

（三）主要性能指標：

1、輸入：交流220V

2、輸出：直流12V/0.5A

3、最大探測距離（半徑）：≥6米

4、探測角：橫向120L×縱向30L

5、延時關閉時間：0~999分鐘，注水時間：1~99分鐘

6、環境溫度：0—45℃

7、觸發方式：連續觸發（探測區內有人活動則連續觸發）

五、感應節水器主要部件：

感應節水器控制裝置                     紅外幕簾傳感器		電磁閥

六、 各部件功能介紹：

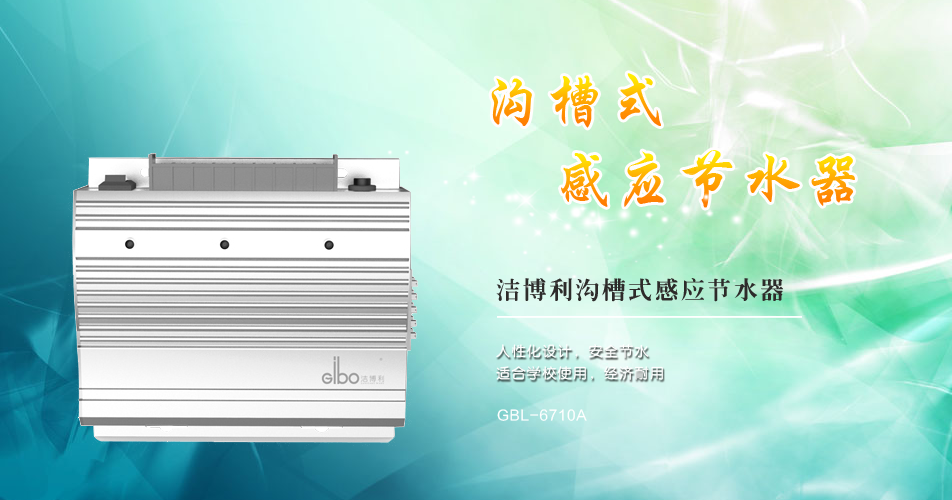

（一）、感應節水器控制裝置

     節水器控制器主要用于程序的設定，整個系統的電源供給與處理由紅外幕簾傳感器傳送來的信號及控制電磁閥的開啟與關閉。

（二）、紅外幕簾傳感器介紹：

本產品為高穩定性幕簾式被動紅外探測器。它使用了先進的信號分析處理技術，提供了超高的探測和防誤動作性能，從設計上保證了產品的穩定性。當有人進入探測區域時，探測器將自動向電腦控制器發送信號。

（三）、電磁閥：

系統配備高性能銅質接口電磁閥，閥芯具有專利免拆洗裝置適用各種水質。

七、 安裝注意事項

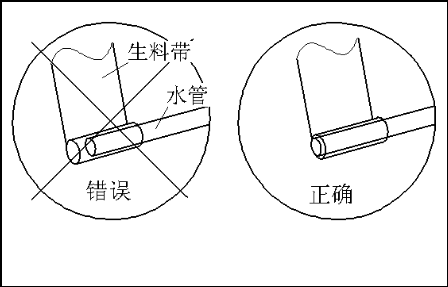

1、在進行安裝之前，應放水沖洗進水管道，安裝每個接頭時，都應避免使鉛油、麻線、生料帶等雜物進入管道。纏繞生料帶的正確方法見圖；

2、所有管道都要用管卡固定，使其不能晃動；

3、控制箱和電磁閥應安裝在較高的位置（距地面2.2米以上），以免遭到人為破壞和確保人身安全；

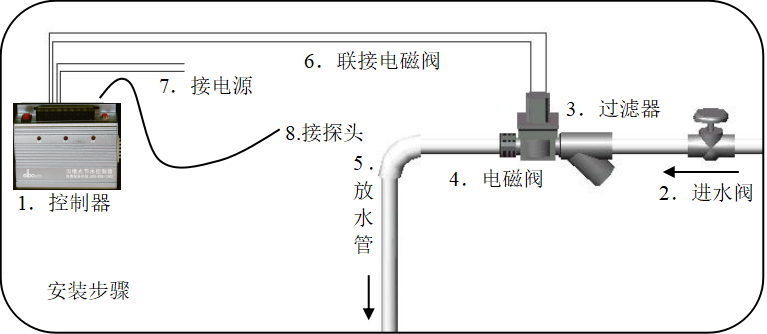

八、 安裝步驟

1、 用膨脹螺釘將主機固定在墻上（建議安裝于水箱或進水口附近）；

2、 查看通道和溝槽分布情況，確定探頭安裝位置，并安裝探頭；

3、 安裝進水閥；

4、 安裝電磁閥，電磁線圈處于垂直向上狀態；

5、 安裝放水管；

6、 根據衛生間電源分布情況進行接線，為保證安全請采用合格的電線槽進行合理布線，布線高度不低于2.4米；

7、 將電磁閥連接到控制箱的輸出端；

8、 將探頭控制線連接到主機；

9、 將電源線連接到控制箱的電源輸入端。

九、 調試

1、 確認電源正常、水管中水壓正常以后，打開電源開關，電源指示燈和工作指示燈亮，這時進入整機自檢狀態，并進行60秒鐘的強制沖洗（考慮到停電后重新來電時，首先進行一次徹底的沖洗）。

2、 觀察注水燈及注水燈滅后水箱水位，并判斷該水量注滿水箱（開始沖水時的水箱刻度）的大概時間，此時間即為大約注水時間，根據現場情況進行適度調整。

3、 設置延時時間，蹲便延時時間建議設置2~5分鐘，小便設置0～2分鐘，小便無水箱時設為0

4、 調整探頭角度，使紅外探測區正好覆蓋小便槽的有效區域，如果探測區域過大，人從小便槽旁邊經過也會(huì )引起沖水，如果探測區域過小，人站上小便槽的踏板也不沖水。由于每個廁所的具體情況都不同，可酌情調整，比如，一個很長的小便槽，紅外探測區只需覆蓋中段約70%的區域即可，因為這樣的小便槽使用的人很多，只要探測到有人，就會(huì )引起沖水。

十、 日常維護

在保證電壓正常的情況下，溝槽感應節水器裝置一般無須維修，只需2—6個月清除一次過濾器中的雜物。一旦出現問題， 80%以上是如下問題，因此請仔細檢查：

1、檢查電源：將控制箱上的電源開關來回開關幾次，如果電源指示燈不亮，請檢查電源線路；

2、檢查水源：打開進水閥，特別要注意打開水源總閥門。水中雜質長期堆積可能導致進水閥的進水量過小，可開關幾次進水閥，將雜質沖走；

3、清理過濾器：長期停水后第一次來水（如學校的假期結束）時，管道中會(huì )有很多雜質；

4、更換落水膽：落水膽在使用6個月后容易出現關不嚴或不關水現象，更換落水膽。

如果仔細檢查后，問題還沒有解決，請與潔博利聯系，免費服務熱線：800-858-1363。

十一、 注意事項

1、感應節水器主機控制器、感應探頭和電磁閥不能淋雨和進水，也不要讓陽光直射控制箱；

2、紅外感應探測區域內不要有飄動的物體，如：窗簾、門簾、衣物等；

3、感應節水器主機控制器和電磁閥要安裝在人摸不到的高度，以免觸電或遭到人為損壞。

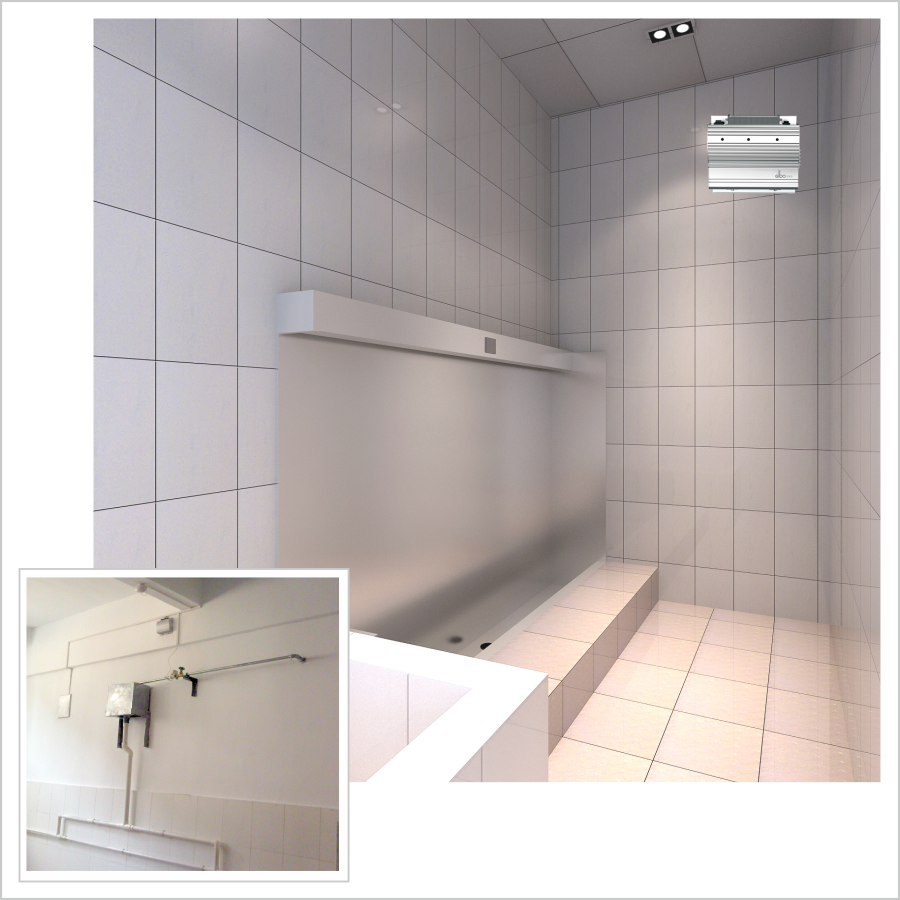

廁所感應節水器應用實例圖
